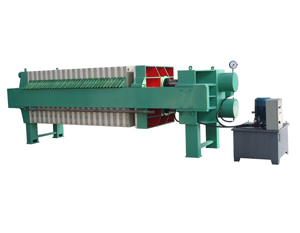

俗話說不是一個行業的不了解一個行業，那就由河南大久過濾設備有限公司為你介紹板框壓濾機的內部結構的組成:

1、機架

機架是壓濾機的最基礎的結構,就像人體的骨頭一樣,起到固定、支撐作用。它包括機腳、承重大梁等。一般的機架都是用生鐵制成的,要經過焊接,打磨,反腐處理,刮痧,噴漆等工序。值得說一下的是大梁,它是承放過濾系統的主要部分。

3、過濾系統

過濾機構由濾板、濾框、濾布、壓榨隔膜組成,濾板兩側由濾布包覆,需配置壓榨隔膜時,一組濾板由隔膜板和側板組成。隔膜板的基板兩側包覆著橡膠隔膜,隔膜外邊包覆著濾布,側板即普通的濾板。

過濾系統就是把混合液體固液分離的核心部分,當液體經過過濾室時,液體就從濾布中滲析出來,而固體就保留在濾布上。根據過濾系統的具體方式不一樣,把壓濾機分為了板框壓濾機、隔膜壓濾機、廂體壓濾機等。

2、制動系統

壓濾機的制動施壓系統又分為:手動、機械、液壓三種。手動施壓系統是指利用螺旋式機械千斤頂推動壓緊板,向過濾系統施加壓力。這是最原始的方式,壓力是最小的。而機械式施壓方式是大功率的電機為動力來源之源的一種方式。它是利用電動機轉動,帶動齒輪,使得絲桿轉動,推動濾板運動。當機械壓力越來越大時,達到了一定的壓力時,電機內負載電流達到設計值,這時電機自動切斷電源,停止施壓。

液壓施壓系統是現在最廣泛使用的制動系統。它是利用液壓缸提供高壓油來推動活塞桿的前進,活塞桿又來推動濾板的前進,這樣來對被過濾物施壓。當過濾室壓力達到設計值使。溢流閥開始卸荷時,液壓電機將自動切斷電源,使得過濾室壓力很定(保壓)。在壓濾機需要保壓時,液壓器的開、關由過濾室的壓力表來控制,當壓力表指針達到上限時,液壓器自動斷電,油泵停止供油。當壓力表指針下降到下線時,壓力表將自動開啟油泵的電源,繼續向過濾系統施壓力。
