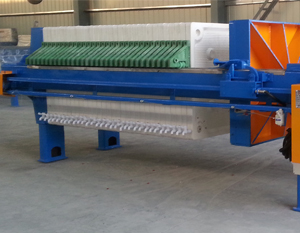

1.快速隔膜壓濾機特性

(1)多端口饋送:饋送速度快、均勻、過濾周期短、生產效率高，可降低過濾板內部發生差壓的可能性，并延長過濾板壽命。

(2)多缸壓縮:濾板均勻合理，密封良好，無噴霧。

(3)膜片壓榨機:輔助壓榨脫水，濾餅含水量低，蛋糕好；過濾周期縮短，提高了整個機器處理效率。

(4)分組:過濾板數據包彈出，速度快，工作時間短，生產效率高。

(5)振動排放:解除了人工刺激的繁重任務。

(6)自動限制:使用監控裝置實現完全自動化。7)優化設計:占地面積小，功耗低，噪音低。8)人性化設計:具有可靠的保護裝置，使用方便。

2.高速隔膜壓濾機系統配置

高速膜片壓濾機主要由機架部分、過濾部分、過濾板移動機構、壓縮部分、排放機構、液壓系統和電子控制系統組成。機架主要由主梁、固定壓板、后支架和輔助支撐部件組成。過濾部分由壓力機過濾組件和過濾板組件交替排列在主梁上，兩個過濾板兩側復蓋著過濾布層，形成過濾室。過濾板移動機構主要由液壓馬達、驅動鏈組成。壓力部分由活動氣缸座、滑塊組件構成。排放機制由兩個振動缸和固定在過濾板上的擺桿組成。液壓系統包括泵、液壓控制元件、液壓執行元件、高油箱等。電控系統由電氣控制柜、壓濾機工作行程開關、液壓站泵電動機、電磁閥和漿液壓縮空氣管道電子控制閥組成。

3.快速隔膜壓濾機工作原理壓濾機首先通過驅動機構、鏈輪鏈傳動關閉過濾板。過濾漿液通過泵作用從固定壓板中間、材料過濾器和工作壓板頂部材料孔逐管進入過濾室，在壓力下排出液體，固體粒子用過濾布留在室內。過濾蛋糕形成后，擠壓過濾器和隔膜之間進入016 ~018MPa的壓縮空氣，隔膜向過濾蛋糕方向擠壓的彈性變形引起的二次脫水。在進入的管道中，為了防止未過濾的漿液與過濾蛋糕一起進入進給系統，請將016~018MPa的壓縮空氣通過管道，將未過濾的漿液返回到漿液沉淀池中。過濾餅脫水完成后，按壓缸活塞桿縮小，拉動機構的液壓馬達，移動鏈輪和鏈條，三次拉出所有過濾板。取出過濾蛋糕后，用壓力013~015MPa的清水噴灑過濾布。
