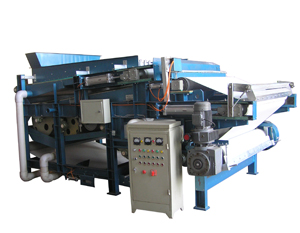

帶式壓濾機是我國污泥處理中廣泛應用的設備。廣泛應用于城市污水、紡織印染、電鍍、造紙、皮革、釀造、食品加工、洗煤、石化、化工、冶金、制藥、陶瓷等行業的污泥脫水處理，也適用于工業生產中的固體分離或液體浸出。

1、帶式壓濾機主要部件結構及工作狀態。機架：帶式壓濾機機架主要用于支撐和固定壓輥系統等部件。

2、壓榨輥系：由大到小依次排列的輥組成。當污泥被上下濾帶夾住時，污泥依次通過壓輥時，在濾帶張力作用下形成由小到大的壓力梯度，使污泥在脫水過程中的擠壓力不斷增大，污泥中的水分逐漸被去除。

3、重力區脫水裝置：主要由重力區的支架和槽組成。絮凝后，重力區物料中大量水分被去除，流動性差，為后續擠壓脫水創造了條件。

4、楔形區脫水裝置：上下濾帶形成的楔形區對被夾持物料施加擠壓壓力，進行預壓脫水，以滿足壓榨脫水工段對物料含液量和流動性的要求。

5、濾帶：是帶式壓濾機的主要部件。污泥的固相和液相分離過程是上、下濾帶均為過濾介質。在上、下濾帶張緊的情況下，繞過壓輥即可獲得除去物料水分所需的壓力。

6、濾帶調節裝置：由氣缸、調節輥信號、氣壓、電氣系統等執行部件組成。由于輸送帶的不均勻和輸送輥的不均勻而引起的輸送帶跑偏，從而保證了帶式壓榨機輸送帶的不均勻性和穩定性。

7、濾帶清洗裝置：由噴頭、清洗接水盒、清洗蓋組成。當過濾帶移動時，它不斷地通過清洗裝置，并受到噴霧器噴出的壓力水的沖擊。在壓力水的作用下，殘留在濾帶上的物料在壓力水的作用下與濾帶分離，使濾帶再生，為下一步脫水工藝做好準備。

8、皮帶張緊裝置：由張緊油缸、張緊輥、同步機構組成。其作用是拉緊濾帶，為壓榨脫水生產提供必要的張緊條件?？赏ㄟ^調整氣壓系統張緊缸中的氣壓來調整張緊力。

9、卸料裝置：由刮刀、刀架、卸料輥組成。其作用是將脫水的濾餅和濾帶剝離，達到卸料的目的。

10、傳動裝置：由電機、減速機、齒輪傳動機構等組成，是濾帶行走的動力源，通過調節減速機的速度，可以滿足不同皮帶速度的過程要求。

11、氣動系統：該系統主要由動力源（儲氣罐、電機、氣泵等）、執行元件（氣缸）和氣動控制元件（包括壓力繼電器、壓力流量和方向控制閥）等組成，通過氣壓控制元件對氣壓、流量和方向進行控制，確保氣動執行機構具有一定的推力和速度，按預定程序正常工作。它是完成濾帶張緊和調整的動力源。
