對壓濾機組成結構總結主要分為三個部分，分為為主機部分、液壓部分、電氣原件。以下進行詳細的講解。



    (1)主機部分

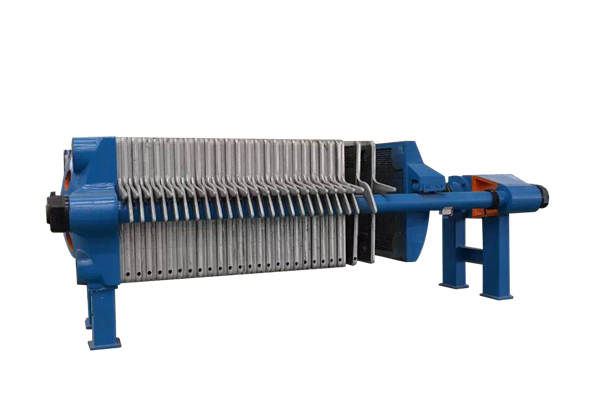

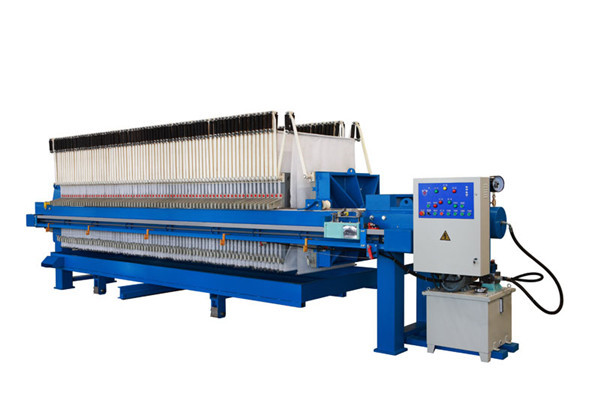

    主機由兩根橫梁，其兩端分別固定在止推板和液壓缸座的兩側面，構成機架。在左右橫梁上垂直擱置、依次排列著由濾框、濾板、濾布組成的若干濾室;并可沿橫梁作水平方向移動。壓緊板與活塞桿鉸接。由液壓缸活塞驅使前后移動，壓緊濾框、濾板，達到液壓工作壓力后，旋轉鎖緊螺母鎖緊保壓。再關閉電機，即可進料過濾。組成部分可參看本站文章：“<2014>壓濾機詳解”

    (2) 液壓部件

    液壓部件由液壓輔件(油箱和濾油器)、液壓泵、閥、液壓缸和管路等組成。

液壓用油需經20μm孔徑過濾，加油至液面線上限，電動機驅動油泵，壓力油經電磁閥進入液壓缸;推動活塞完成濾室的壓緊和放松工序。液壓工作壓力值見各型號規格的插頁。

    (3 )電氣元件

    電氣元件安裝在油箱右側，操縱元件安裝在油缸座右側。

    對壓濾機組成結構總結本篇文章到此為止，希望對讀者在此方面的了解可以有更深一步的認識。
